网线水晶头的接线顺序

2017-11-15 16:53 来源:网络 作者:网络

相信有不少做弱电的朋友都会接触到网线水晶头的接法这一方面,刚开始对水晶头网线的接线顺序感到很乱,总是记不住。在这里,将以图文结合的方式具体介绍水晶头网接线顺序,希望对大家有所帮助。

网线水晶头标准接线顺序
在了解如何接网线水晶头之前,我们先了解一下接法的标准:
TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕
TIA/EIA-568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕

网线有两种接法:

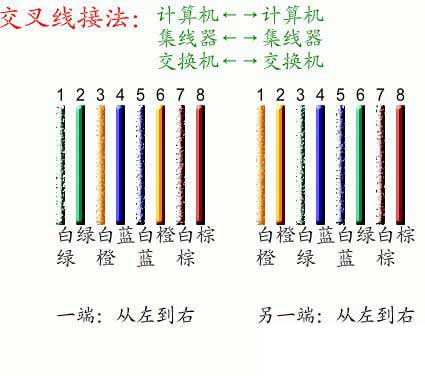

1、 交叉线接法:相同设备,使用交叉线接法,即:一端是TIA/EIA-568A标准, 另一端是TIA/EIA-568B标准。

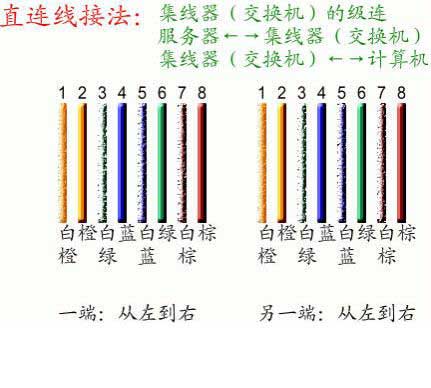

2、 直连线接法(平行线接法):相同设备,使用直连线接法,即:两端都是TIA/EIA-568A标准或TIA/EIA-568B标准。

对等网的建立
两台电脑之间通过网线进行连接时,rj45 型网线插头与网线的接法是:一端按TIA/EIA-568A 线序接,一端按TIA/EIA-568B线序接(原因见上文),然后网线经 rj45 插头播入要连接电脑的网线插口中,这就完成了两台电脑间的物理连接。

但是这时两台电脑间不一定马上就能进行数据传送,还必须进行相关的设置:

1. 指定IP: 注意IP不要重复即可

2. 设置子网掩码

3. 设置网关

4. 设置访问权限与共享

做完这些用双绞线互联的两台计算机就可以像局域网一样共享数据了
